GEOWIND · WIND TURBINE
실제 구조에서
바람의 힘을 읽다.
삼각형 날개 면으로 이루어진 다면체 회전체가 사각 지지 프레임 안에서 중앙의 수직축을 중심으로 도는 지오윈드. 제공해 주신 제작 사진을 바탕으로 구조를 소개하고, 발전 성능은 실측으로 검증할 계획입니다.
제공된 실제 제작 구조 사진보이는 구조 뒤에
측정할 원리가 있습니다.
바람이 날개에 힘을 주면 회전축이 돌고 발전기가 전기를 만듭니다. 같은 발전기를 쓰더라도 날개 면적, 각도, 회전수와 전기 부하가 다르면 실제 출력은 달라집니다.
수직축 풍력의 일반적인 작동 원리는 미국 에너지부 설명을 참고했습니다. 지오윈드의 제품별 측정 수치는 별도 실증이 필요합니다.
- 01 · 바람을 받는 날개풍향·풍속과 날개 크기·형상의 조합이 회전에 영향을 줍니다.
- 02 · 회전축과 발전기회전 토크와 RPM이 발전기의 부하 특성과 맞아야 합니다.
- 03 · 제어와 저장실제 사용을 위해서는 전력변환, 배터리, 보호장치와 부하를 함께 설계합니다.
사각 지지 프레임 안의
다면체 회전체.
사진 오른쪽 구조에서는 네 모서리를 잇는 지지 프레임, 중앙 수직축, 삼각형 판을 조합한 회전체를 확인할 수 있습니다. 사진은 외형과 조립 구조를 보여주며, 발전 출력이나 효율을 증명하는 측정 사진은 아닙니다.
- 고정 구조회전체 바깥의 사각 금속 프레임이 설치 형태를 잡습니다.
- 회전 구조삼각형 날개 면이 모여 입체 회전체를 이루고 중심축 주위를 돕니다.
- 계측 과제실제 풍속, RPM, 발전 출력과 진동을 함께 기록해야 성능을 비교할 수 있습니다.

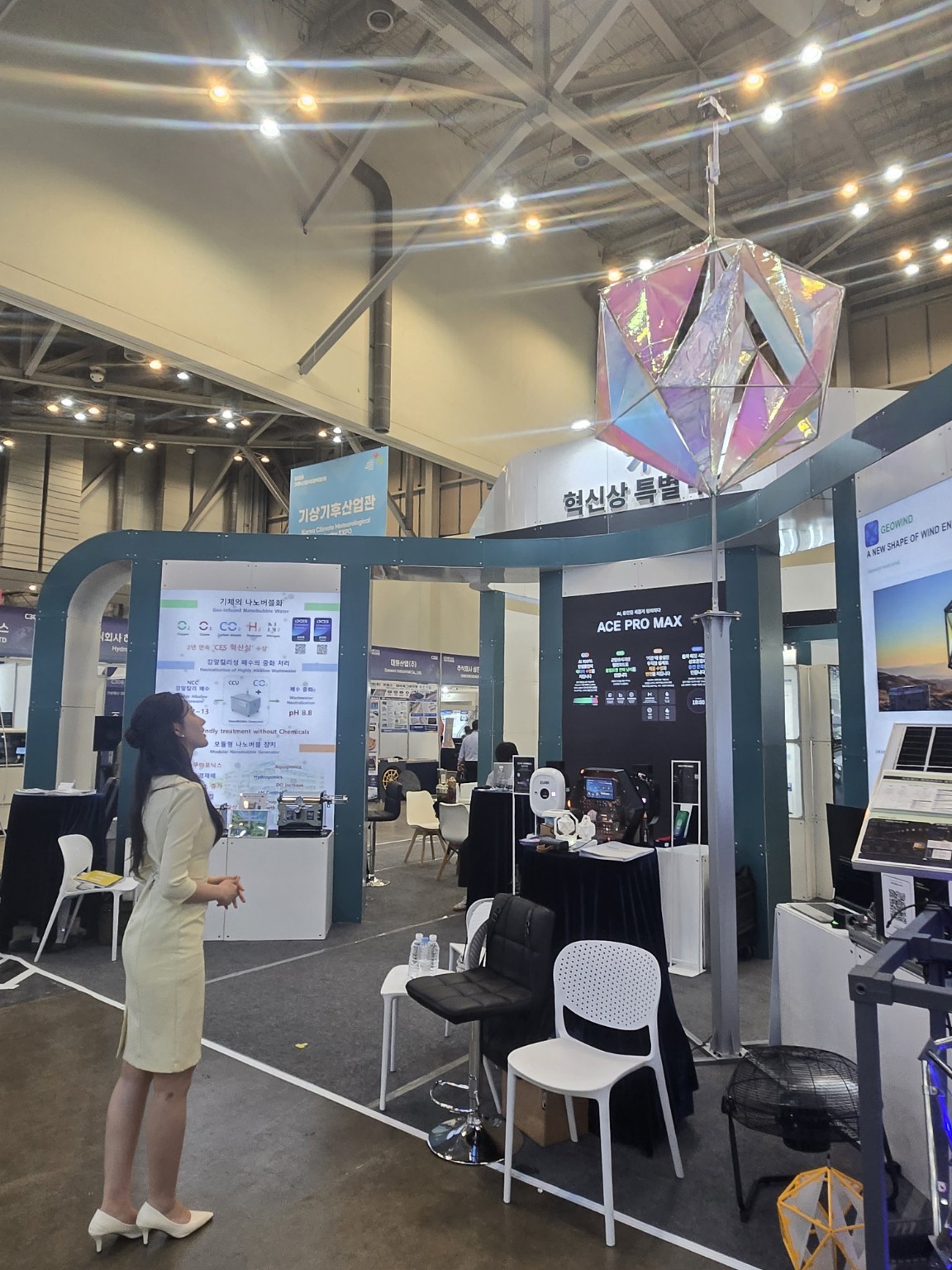

전시에서 만난 실제 회전체.

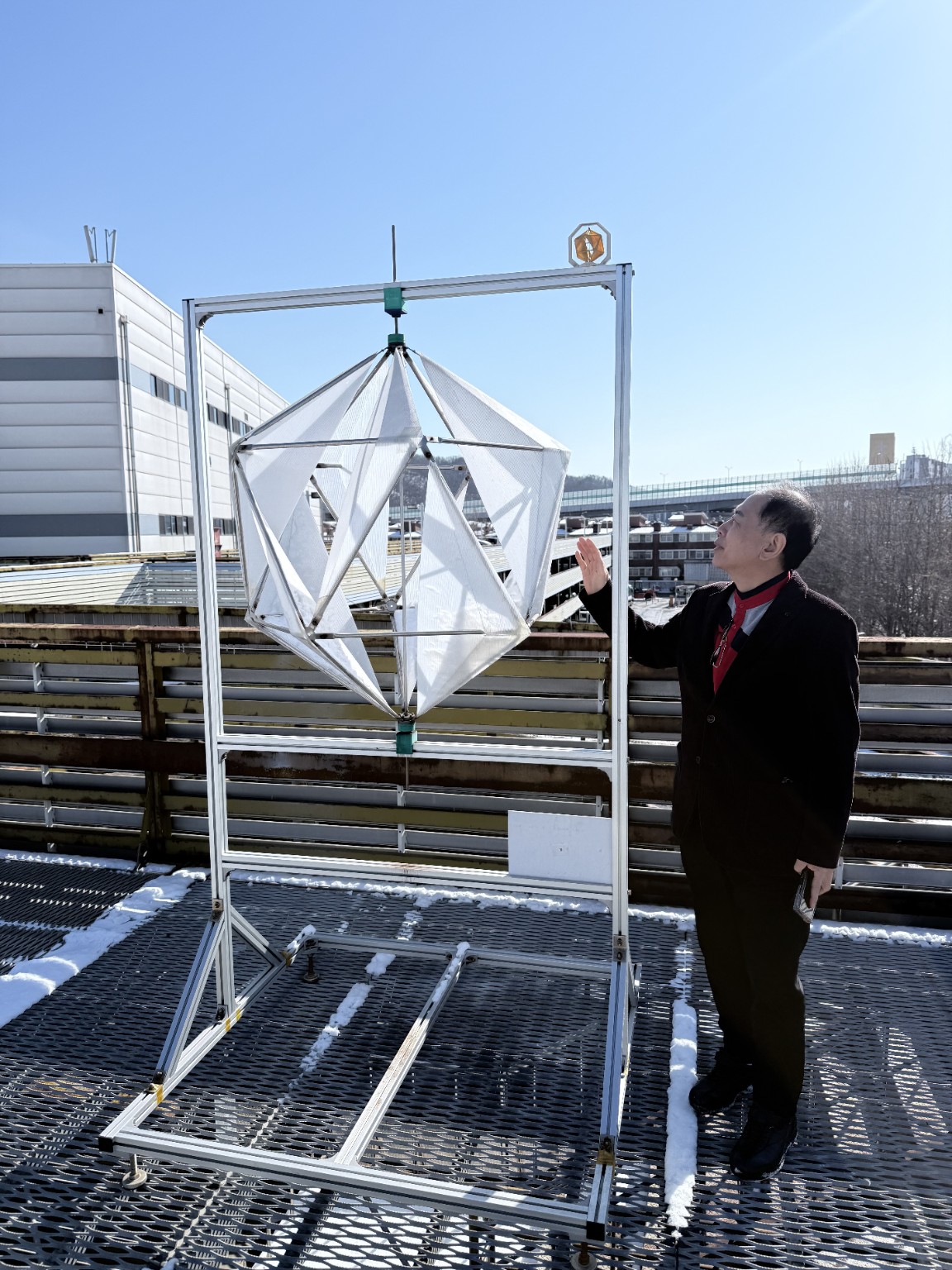

2026 기후산업국제박람회에서 전시한 다면체 회전체와 별도 제작한 옥상 시제품 사진입니다. 사진은 형상과 전시 모습을 보여주며 전력·효율의 측정 결과를 뜻하지 않습니다.
바람이 세지면
가능한 에너지도 커집니다.
같은 면적을 지나는 바람의 이론적인 출력은 풍속의 세제곱에 비례합니다. 아래 수치는 바람 자체의 에너지를 나타냅니다. 실제 지오윈드 전기 출력은 아닙니다.
공기밀도 1.225 kg/m³, 바람을 받는 면적 1 m²를 가정했습니다. 날개 효율, 발전기·정류기 손실, 기동풍속, 최대정격, 난류와 정지 제어는 반영하지 않았습니다. 계산 원리: 미국 에너지부 소형풍력 가이드
76.6 W
1.0배
| 풍속 | 바람의 이론 출력 / 1 m² | 5 m/s 대비 |
|---|---|---|
| 3 m/s | 16.5 W | 0.22배 |
| 5 m/s | 76.6 W | 1배 |
| 7 m/s | 210.1 W | 2.74배 |
| 10 m/s | 612.5 W | 8배 |
날개 다섯 크기를
같은 조건에서 비교합니다.
창의와날개의 실증 제안서는 1kW급 제너레이터를 기준으로 날개 특성 길이 0.8 · 1.0 · 1.5 · 2.0 · 2.5 m를 비교하도록 계획했습니다. 발전기 정격 1kW는 실제 현장 발전량 1kW를 뜻하지 않습니다.
현재 단계: 시험 제안 및 준비. 해당 수치는 시험체의 계획 치수이며, 출력을 확인한 결과가 아닙니다.
- 풍속별 출력곡선같은 계측 조건에서 전압·전류·전력을 기록합니다.
- 기동성과 안정성회전 시작, RPM, 진동, 소음과 정지 동작을 살핍니다.
- 설치 위치별 풍황높이, 장애물과 난류가 다른 장소의 데이터를 비교합니다.
- 태양광 병행 운전시간대별 풍력·태양광 전력과 배터리 충전량을 함께 확인합니다.
